產品介紹

方形搖擺篩產品簡介

方形搖擺篩又稱往復篩，是一種為了滿足高精度、大產量需求而給客戶研發的一種新的設備,是模仿人類手工篩選動作做輕微的橢圓搖擺和上拋弧運動，特別適合圓柱狀、片狀等不規則物料，具有篩分效率高，產量大，使用壽命長等優點。

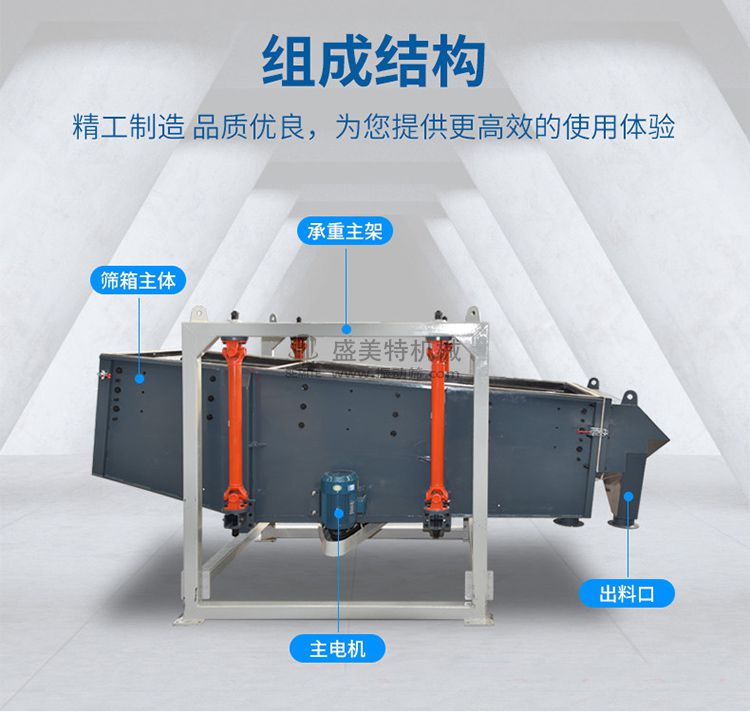

方形搖擺篩結構

方形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

方形搖擺篩特點

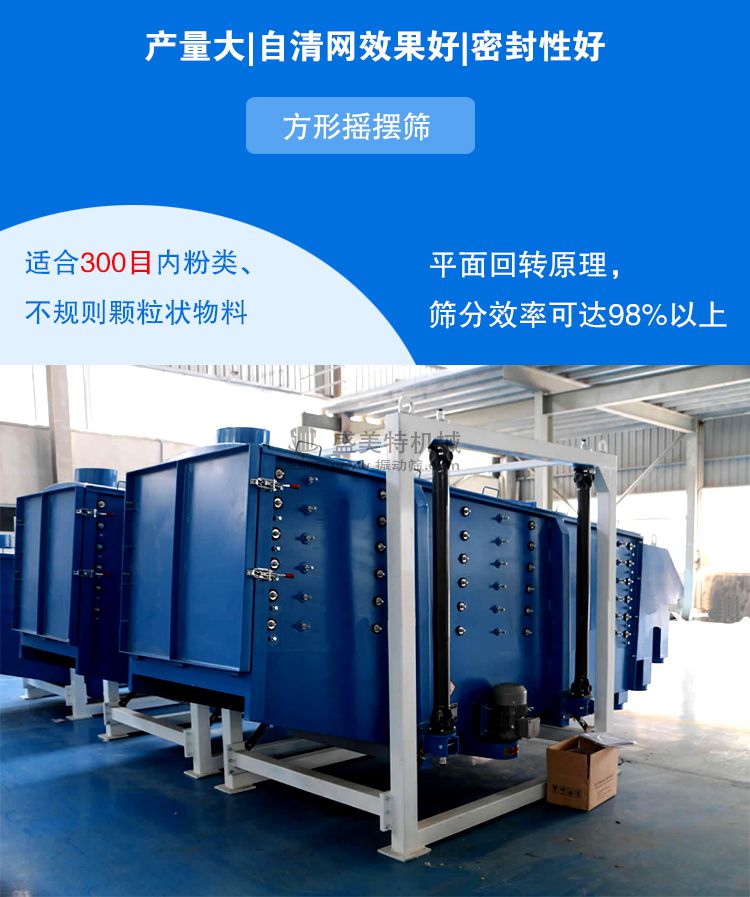

1、采用平面回轉原理，改善了物料在篩網上的分布狀態，有效地提高了篩網使用率；

2、方形搖擺篩特別適合圓柱狀、片狀等不規則物料，篩分精度高達90~95%，是普通振動篩的數倍或更高；

3、可單層或多層使用，每層篩網均設有梳型清篩裝置，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在4、整個工作過程中始終保持清潔可以降低對環境的污染。

方形搖擺篩往復回旋式篩分方式的優勢

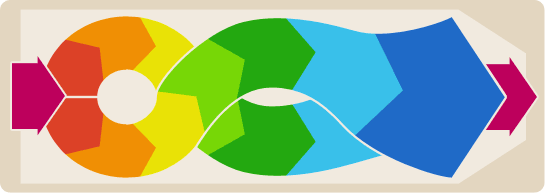

1、快速將物料分散

方形搖擺篩采用往復式回旋運動，能在幾乎無垂直振動和跳躍的情況下將物料分散。

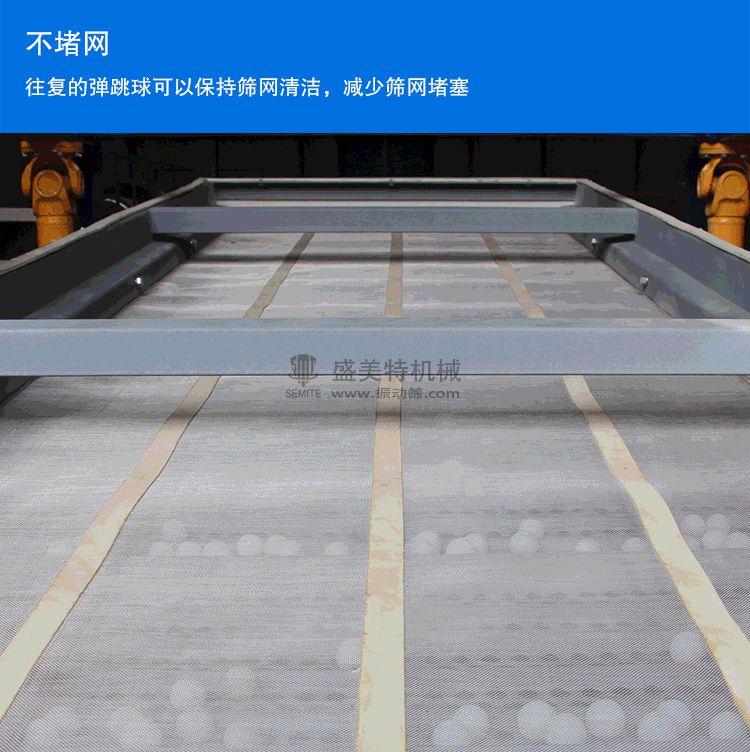

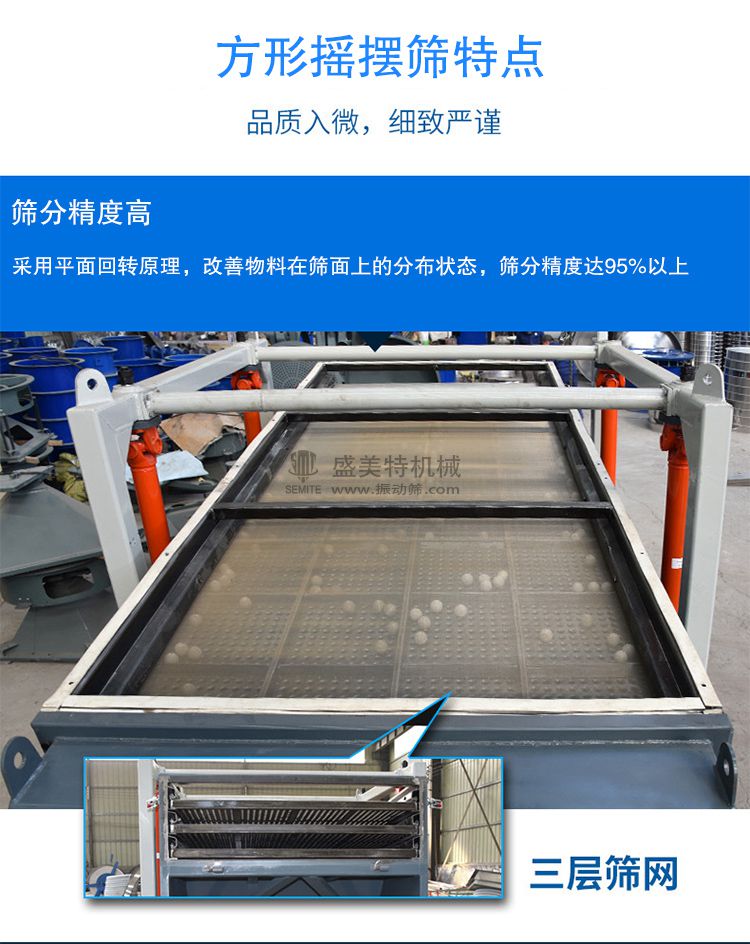

2、往復的小球可防止篩網堵眼

方形搖擺篩篩網下方格中的彈跳球可通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，減少堵網，穩定篩分精度。

3、"快速夾頭"能使網面自動繃緊;

快速夾頭用于自動繃緊篩網，，通過在整個網面上保持均勻的拉伸力，確保系統有極高的篩分精度，減少堵網的問題，增加了篩網的壽命。

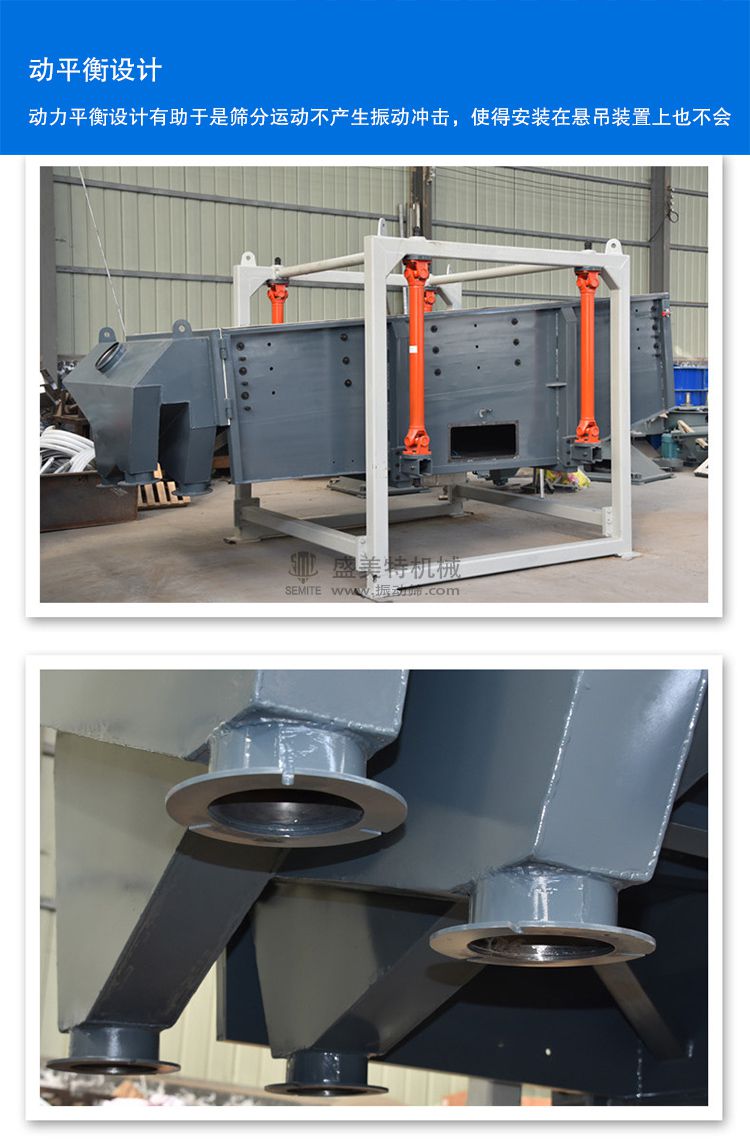

4、平穩驅動系統，并帶有動力平衡設計;

FYBS方形搖擺篩驅動系統的動力平衡設計有使篩分運動不產生振動沖擊，使系統能安裝在懸吊裝置上而不影響篩分效果。

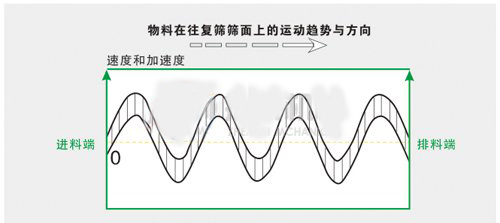

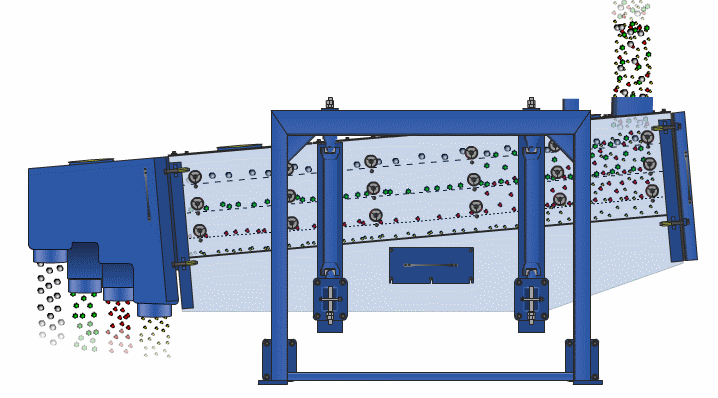

方形搖擺篩工作原理

當方形搖擺篩啟動后，其篩機搖動體即篩箱在慣性力的作用下做前后往復運動，篩箱帶動篩面做周期性搖動，從而使篩面上的物料隨篩箱一同做定向跳躍式運動，在這一過程中，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

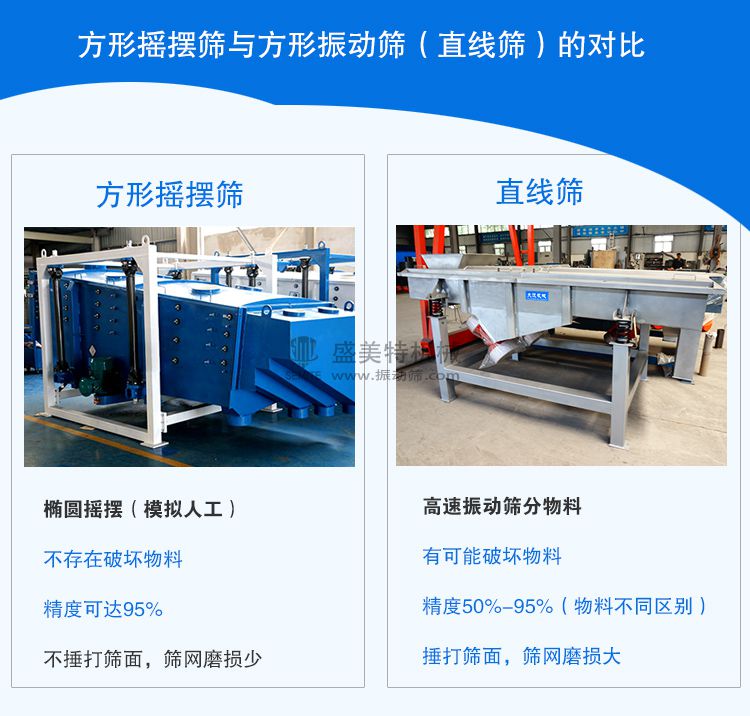

方形搖擺篩與方形振動篩（直線篩）的對比

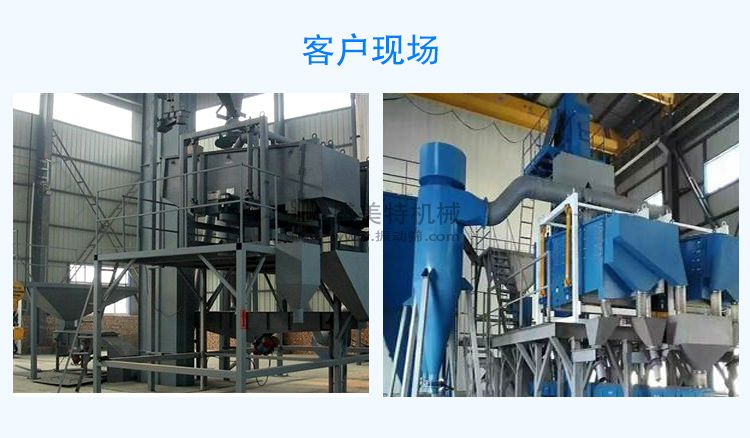

客戶現場
